cad图形界限怎么设置？以下内容主要是在电子数码产品中针对遇上cad图形界限怎么设置等问题，我们该怎么处理呢。图形界限，接下来就让我们来一起来看看吧，希望能帮你解决到相关问题。
cad图形界限怎么设置
图形界限设置的详细步骤：
先在命令栏中输入“LIMITS”回车，输入“ON”回车（确认图形界限打开），接着再回车，指定“左下角点”时直接回车取默认的0，0（当然也可以直接输入绝对坐标值），指定“右上角点”时输入相对坐标值（@420，297)回车即可完成图形界限的确定。（这样图形界限设置成了长420mm，宽297mm的且左下角与坐标系原点重合的矩形区域，且所绘的图形不能超出这个范围）。
其实图形界限不用设置没关系，一般也蛮少用的。至于绘图单位，在新建文件选择模板文件时，如果选择了ISO的其默认的单位就是mm，而选择其它的模板文件有时默认单位是in，所以一般绘图单位是不用设置的（只要选择合适的模板文件）。当然在命令栏中直接输入“units”回车，也可以查看或更改绘图单位。
cad图形界限怎么设置

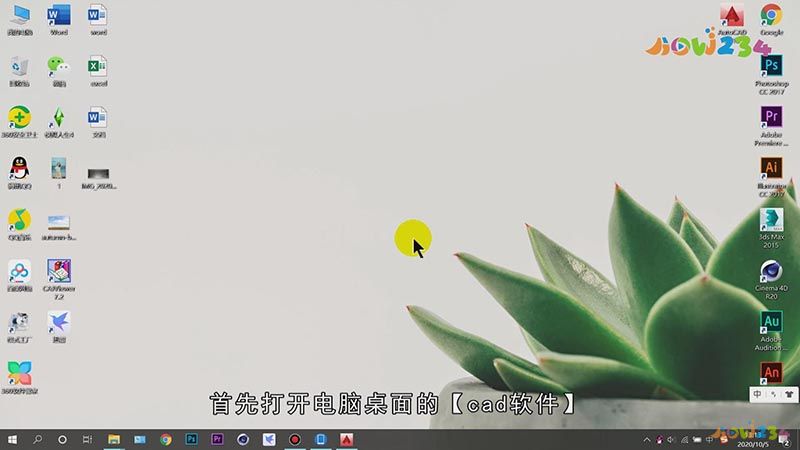

第一：首先打开电脑桌面的【cad软件】，选择顶部的【下三角按钮】，点击底部的【显示菜单栏】，点击CAD上方菜单栏中的【格式】，选择【图形界限】按键，此时CAD的命令栏会出现【重新设置模型空间界限】，接着点击键盘上的回车键，在命令栏中输入相对应的倍数；

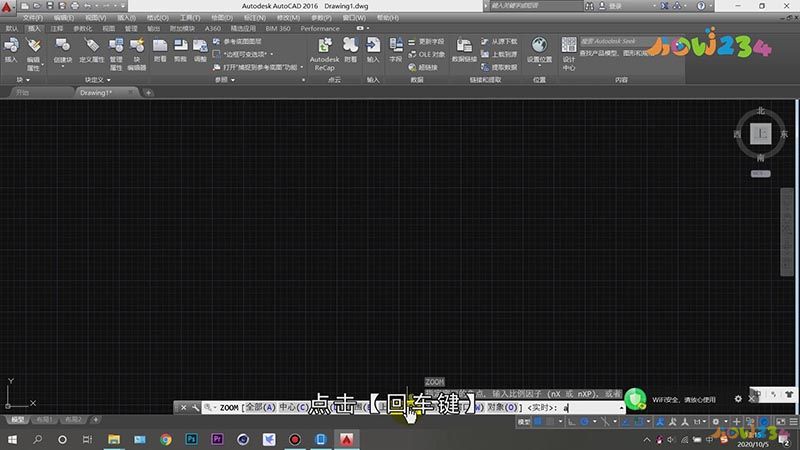

第二：如果用户想要扩大100倍，此时则输入【42000,29700】，点击【回车键】，在命令栏中输入英文字母【z】，点击【回车键】，输入英文字母【a】，点击【回车键】，命令栏中显示【正在重生成模型】字样，即成功设置图形界限。
总结
本图文教程演示机型：戴尔灵越7000，适用系统：Windows10，软件版本：AutoCAD2016；以上就是关于cad图形界限怎么设置的全部内容，希望本文的介绍能帮你解决到相关问题，如还需了解其他信息，请关注本站其他相关信息。
